ระบบการจัดการแบตเตอรี่ LiFePO4 คืออะไร?

บันทึก:ข้อมูลห้องปฏิบัติการปี 2024 ของเราแสดงให้เห็นCopow BMS ช่วยลดความไม่สมดุลของแรงดันไฟฟ้าของเซลล์ลง 40% เมื่อเทียบกับบอร์ดทั่วไป.

ในกระแสนวัตกรรมแบตเตอรี่ลิเธียมแบตเตอรี่ LiFePO₄ได้กลายเป็นตัวเลือกที่ต้องการสำหรับรถกอล์ฟ การจัดเก็บพลังงานแสงอาทิตย์ และระบบไฟฟ้า RV เนื่องจากมีความปลอดภัยเป็นพิเศษและอายุการใช้งานยาวนานอย่างไรก็ตาม หลายๆ คนมองข้ามข้อเท็จจริงที่สำคัญประการหนึ่ง นั่นคือ หากไม่มี "สมอง" ที่มีประสิทธิภาพในการจัดการแบตเตอรี่เหล่านี้ แม้แต่แบตเตอรี่ที่ดีที่สุดก็ไม่สามารถเข้าถึงศักยภาพสูงสุดได้

“สมอง” นี้ก็คือ BMS (Battery Management System)

BMS ไม่ได้เป็นเพียงแผงป้องกันธรรมดาเท่านั้น โดยทำหน้าที่เป็นผู้พิทักษ์ส่วนบุคคลของแบตเตอรี่ โดยรับผิดชอบในการตรวจสอบ-แรงดันไฟฟ้า กระแสไฟฟ้า และอุณหภูมิแบบเรียลไทม์ และป้องกันความเสียหายร้ายแรงจากการชาร์จไฟเกิน -การคายประจุเกิน และอันตรายอื่นๆ

สำหรับผู้ใช้ การทำความเข้าใจหลักการทำงานของ BMS ความเร็วตอบสนอง และวิธีการปรับสมดุลเป็นกุญแจสำคัญในการรับประกันการทำงานที่มั่นคงของระบบพลังงาน

บทความนี้จะให้การวิเคราะห์เชิงลึก-ของฟังก์ชันหลัก รายละเอียดทางเทคนิค และการป้องกันข้อผิดพลาดทั่วไปของ LiFePO₄ BMSช่วยให้คุณตัดสินใจได้อย่างชาญฉลาดที่สุดในการเลือกและบำรุงรักษาระบบแบตเตอรี่

ระบบการจัดการแบตเตอรี่ LiFePO4 คืออะไร?

ที่ระบบจัดการแบตเตอรี่ LiFePO4 (BMS)เป็นหน่วยควบคุมอิเล็กทรอนิกส์อัจฉริยะที่ออกแบบโดยเฉพาะสำหรับแบตเตอรี่ลิเธียมเหล็กฟอสเฟต ซึ่งมักถือเป็น "สมอง" และ "ผู้พิทักษ์" ของชุดแบตเตอรี่

จะตรวจสอบและควบคุมแรงดันไฟฟ้า กระแสไฟ อุณหภูมิ และสถานะการชาร์จ/คายประจุของแบตเตอรี่แบบเรียลไทม์ ทำให้มั่นใจได้ถึงประสิทธิภาพที่ปลอดภัย มีประสิทธิภาพ และยาวนาน-ในการใช้งานที่หลากหลาย รวมถึงรถกอล์ฟ, มอเตอร์หลอก, ระบบจัดเก็บพลังงานแสงอาทิตย์, รถบ้านแหล่งจ่ายไฟฟ้า และรถยกไฟฟ้า.

แม้ว่าแบตเตอรี่ LiFePO4 จะมีความเสถียรทางเคมี แต่ยังคงไวต่อการชาร์จไฟเกิน การคายประจุเกิน และการชาร์จที่อุณหภูมิต่ำ- ทำให้ BMS กลายเป็นองค์ประกอบสำคัญในการรักษาความปลอดภัยและประสิทธิภาพของแบตเตอรี่

lifepo4 bms ทำงานอย่างไร?

A ชุดแบตเตอรี่ LiFePO₄ประกอบด้วยเซลล์หลายเซลล์ที่เชื่อมต่อกันแบบอนุกรมและขนาน ในการใช้งานจริง-ในโลกแห่งความเป็นจริง ความแตกต่างที่หลีกเลี่ยงไม่ได้มีอยู่ระหว่างเซลล์ในแง่ของความจุ ความต้านทานภายใน และพฤติกรรมทางความร้อน เซลล์บางเซลล์มีแนวโน้มที่จะได้รับความร้อนเร็วขึ้นภายใต้ภาระหนัก ในขณะที่เซลล์อื่นๆ อาจล้าหลังในระหว่างกระบวนการประจุและคายประจุ

บทบาทหลักของระบบการจัดการแบตเตอรี่ (BMS) คือการอย่างต่อเนื่องและแม่นยำตรวจสอบสถานะการทำงานของแต่ละเซลล์-รวมถึงแรงดันไฟฟ้า กระแสไฟฟ้า และอุณหภูมิ- และเพื่อแทรกแซงก่อนที่สภาวะที่ผิดปกติจะลุกลาม เพื่อป้องกันความเสี่ยง เช่น การชาร์จไฟเกิน -การคายประจุเกิน และความร้อนสูงเกินไปในเวลาเดียวกัน BMS จะลดความไม่สอดคล้องกันระหว่างเซลล์-ถึง-อย่างจริงจังผ่านกลไกการปรับสมดุล ซึ่งทำให้ความแตกต่างของแรงดันไฟฟ้าทั่วทั้งแพ็คเท่ากัน

ด้วยการควบคุมที่ละเอียด-ในระดับนี้ BMS ช่วยเพิ่มขอบเขตด้านความปลอดภัย ความเสถียรในการดำเนินงาน และความจุในการใช้งานของระบบแบตเตอรี่ได้อย่างมาก ขณะเดียวกันก็ลดความเสี่ยง-ระดับความล้มเหลวของระบบได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานโดยรวมของชุดแบตเตอรี่ LiFePO₄

ประเภทของระบบการจัดการแบตเตอรี่ LiFePO4

ระบบจัดการแบตเตอรี่เก็บพลังงาน RV

คุณสมบัติ:มุ่งเน้นประสบการณ์ผู้ใช้- รองรับการตรวจสอบระดับแบตเตอรี่ผ่านแอปมือถือ พร้อมด้วยฟังก์ชัน-ตัดการชาร์จด้วยอุณหภูมิต่ำ- เพื่อปกป้องแบตเตอรี่จากความเสียหายที่เกิดจากการชาร์จที่อุณหภูมิต่ำกว่า 0 องศา

ระบบจัดการแบตเตอรี่รถกอล์ฟ

คุณสมบัติ:เน้นพลังระเบิด- ทนทานต่อกระแสไฟกระชากสูงขณะปีนเขา และฮาร์ดแวร์ได้รับการเสริมความแข็งแรงเพื่อรับมือกับการกระแทกอย่างรุนแรงระหว่างการทำงาน

ระบบจัดการแบตเตอรี่รถยกไฟฟ้า

คุณสมบัติ:มุ่งเน้นประสิทธิภาพการทำงาน- รองรับ-การชาร์จที่รวดเร็วในปัจจุบัน สื่อสารกับตัวควบคุมรถยกผ่านโปรโตคอล- CAN เกรดอุตสาหกรรม เพื่อให้มั่นใจว่าการทำงานหนัก-หนักทุกวันตลอด 24 ชั่วโมงมีความเสถียร

ระบบการจัดการแบตเตอรี่เก็บพลังงานที่อยู่อาศัย

คุณสมบัติ:เน้นความเข้ากันได้- เข้ากันได้อย่างสมบูรณ์กับเครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์กระแสหลัก รองรับการเชื่อมต่อแบบขนานของชุดแบตเตอรี่หลายชุดเพื่อขยายกำลังการผลิต และจัดการ-วงจรการคายประจุ-ในระยะยาว

ระบบการจัดการแบตเตอรี่ ESS สำหรับอุตสาหกรรมและเชิงพาณิชย์

คุณสมบัติ:ปรับขนาดของระบบ-มุ่งเน้น โดยทั่วไปแล้วระบบแรงดันไฟฟ้าสูง- (เช่น . 750V+) ใช้สถาปัตยกรรมสาม-ชั้น (การควบคุมสเลฟ การควบคุมหลัก การควบคุมจากส่วนกลาง) และบูรณาการการควบคุมอุณหภูมิที่ซับซ้อนและความซ้ำซ้อนด้านความปลอดภัย

ระบบการจัดการแบตเตอรี่ทรอลิ่งมอเตอร์

คุณสมบัติ:ออกแบบมาเพื่อการคายประจุกระแสไฟสูง-อย่างต่อเนื่องและการป้องกันน้ำ รองรับเอาต์พุตพลังงานสูง-เป็นระยะเวลานาน- และโดยทั่วไปมีความต้านทานระดับ IP67 หรือสูงกว่าต่อความชื้นและการกัดกร่อนของสเปรย์-ที่สูงกว่า

ภาพรวมของประเภท BMS ของแบตเตอรี่ LiFePO4 และคุณสมบัติที่สำคัญ

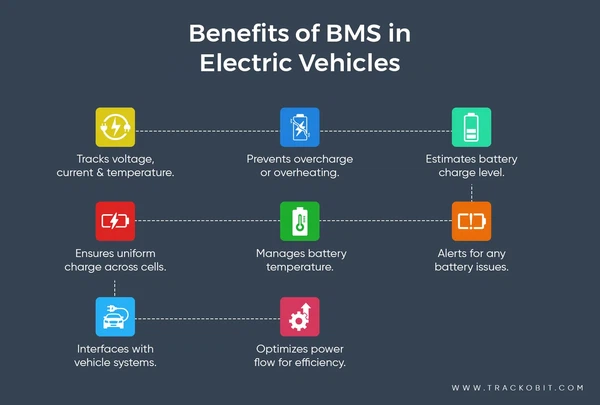

ประโยชน์ของระบบการจัดการแบตเตอรี่ LiFePO4

ข้อได้เปรียบหลักของระบบจัดการแบตเตอรี่ LiFePO4 (BMS) คือสามารถแปลงแบตเตอรี่จาก "แหล่งพลังงานดิบ" ธรรมดาๆ ให้กลายเป็นระบบพลังงานอัจฉริยะ ปลอดภัย และมีประสิทธิภาพสูง

1. การปกป้องความปลอดภัยขั้นสูงสุด (Core Advantage)

BMS ทำหน้าที่เป็นทั้งแนวป้องกันแรกและสุดท้ายสำหรับแบตเตอรี่

• ป้องกันการหนีความร้อน:ตรวจสอบแรงดันไฟฟ้าของแต่ละเซลล์และตัดการชาร์จทันทีหากเกิดการชาร์จไฟเกิน
• ลัดวงจร-วงจรและการป้องกันกระแสเกิน:ตอบสนองภายในไมโครวินาทีต่อกระแสไฟที่เพิ่มขึ้นอย่างกะทันหัน ป้องกันความเสียหายของแบตเตอรี่หรือไฟไหม้
• การจัดการการชาร์จที่อุณหภูมิต่ำ-:บล็อกการชาร์จที่อุณหภูมิต่ำกว่า 0 องศาโดยอัตโนมัติเพื่อป้องกันการก่อตัวของลิเธียมเดนไดรต์และปกป้องแบตเตอรี่

2. ยืดอายุแบตเตอรี่ได้อย่างมาก

แบตเตอรี่ LiFePO4 ได้รับการจัดอันดับสำหรับรอบการชาร์จ 2,000–6,000 รอบ แต่ทั้งนี้ขึ้นอยู่กับการจัดการอย่างระมัดระวังของ BMS

• กำจัด "เอฟเฟกต์ลิงก์ที่อ่อนแอที่สุด":ความจุของก้อนแบตเตอรี่ถูกจำกัดด้วยเซลล์ที่อ่อนแอที่สุด BMS ปรับสมดุลพลังงานระหว่างเซลล์ เพื่อให้มั่นใจว่าเซลล์ทั้งหมดทำงานสอดคล้องกัน และป้องกันไม่ให้เซลล์แต่ละเซลล์ทำงานหนักเกินไปและทำงานล้มเหลวก่อนเวลาอันควร
• ป้องกันการคายประจุลึก:เมื่อแบตเตอรี่ถึง 0V ก็มักจะไม่สามารถซ่อมแซมได้ BMS จะตัดเอาท์พุตเมื่อความจุเหลือประมาณ 5–10% โดยคงไว้ซึ่งพลังงานสำรอง "ช่วยชีวิต"

3. ปรับปรุงการใช้พลังงาน

• สถานะการชาร์จที่แม่นยำ (SOC):แบตเตอรี่ LiFePO4 มีกราฟแรงดันไฟฟ้าที่แบนมาก-แรงดันไฟฟ้าอาจแตกต่างกันเพียง 0.1V ระหว่างพลังงานที่เหลืออยู่ 90% ถึง 20% โวลต์มิเตอร์แบบธรรมดาไม่สามารถวัดประจุได้อย่างแม่นยำ แต่ BMS ใช้อัลกอริธึมการนับคูลอมบ์-เพื่อติดตามกระแสไฟฟ้าเข้าและออก โดยให้ระดับแบตเตอรี่ตามเปอร์เซ็นต์-ที่แม่นยำ เช่นเดียวกับสมาร์ทโฟน
• การเพิ่มประสิทธิภาพพลังงาน (SOP):BMS อัจฉริยะสามารถกำหนดกำลังเอาท์พุตสูงสุดที่อินเวอร์เตอร์หรือมอเตอร์สามารถดึงออกมาได้อย่างปลอดภัยโดยพิจารณาจากอุณหภูมิและสภาพปัจจุบันของแบตเตอรี่ ทำให้ได้ประสิทธิภาพสูงสุดโดยไม่ทำให้แบตเตอรี่เสียหาย

4. การจัดการและบำรุงรักษาอัจฉริยะ

การตรวจสอบแบบเรียลไทม์-:BMS สมัยใหม่มักมีบลูทูธหรืออินเทอร์เฟซการสื่อสาร (CAN/RS485) ซึ่งทำให้คุณสามารถดูผ่านแอปมือถือได้:

• แรงดันไฟฟ้าของสายแบตเตอรี่แต่ละเส้น
• การชาร์จและการคายประจุกระแสไฟแบบเรียลไทม์-
• จำนวนรอบที่เสร็จสมบูรณ์และสภาพแบตเตอรี่โดยรวม (SOH)

การบำรุงรักษาแบบง่าย:หากเซลล์เดียวทำงานล้มเหลวภายในชุดแบตเตอรี่ BMS จะส่งการแจ้งเตือนและระบุปัญหา ทำให้ผู้ใช้ไม่ต้องถอดแยกชิ้นส่วนเพื่อตรวจสอบด้วยตนเอง

แหล่งที่มา:https://trackobit.com/

ความเร็วในการตอบสนองของ LiFePO4 BMS: ควรตอบสนองต่อข้อผิดพลาดได้เร็วแค่ไหน?

ความเร็วในการตอบสนองของ LiFePO₄ BMS จะกำหนดว่าสามารถป้องกันแบตเตอรี่ได้สำเร็จหรือไม่ก่อนที่ข้อผิดพลาดจะทำให้เกิดความเสียหายถาวรหรือแม้แต่ไฟไหม้

1. การป้องกันทันที (ระดับไมโครวินาที)

นี่คือระดับการตอบสนองที่เร็วที่สุดของ BMS และออกแบบมาเพื่อการป้องกันไฟฟ้าลัดวงจรเป็นหลัก

• เวลาตอบสนองที่เหมาะสมที่สุด:100–500 ไมโครวินาที (µs)
• ทำไมมันต้องเร็วขนาดนี้:ในระหว่างการลัดวงจร กระแสไฟฟ้าสามารถพุ่งสูงถึงหลายพันแอมแปร์ได้เกือบจะในทันที หาก BMS ไม่สามารถตัดการเชื่อมต่อวงจรได้ภายใน 1 มิลลิวินาที สารเคมีภายในแบตเตอรี่อาจมีความร้อนสูงเกินไปและขยายตัวอย่างรวดเร็ว ในขณะที่ส่วนประกอบสวิตช์ BMS เองอาจถูกทำลายด้วยอุณหภูมิที่สูงเกินไป
• บันทึก:หน่วย BMS ระดับล่าง-จำนวนมากมีความเร็วตอบสนองการลัดวงจร-ไม่เพียงพอ ซึ่งอาจส่งผลให้แผงป้องกันไหม้ได้ระบบจัดการแบตเตอรี่อัจฉริยะของ Copow สามารถตอบสนองได้ภายใน 100–300 ไมโครวินาที โดยจะตัดกระแสไฟฟ้าก่อน และนำหน้าอันตรายไปหนึ่งก้าว

2. การป้องกันความเร็วปานกลาง- (ระดับมิลลิวินาที-)

ระดับนี้มีเป้าหมายหลักคือการป้องกันกระแสไฟเกินขั้นที่สอง

• เวลาตอบสนองที่เหมาะสม: 100–200 มิลลิวินาที (ms)
• สถานการณ์การใช้งาน: เมื่อมอเตอร์หรืออินเวอร์เตอร์กำลังสูง-เริ่มทำงาน กระแสไฟฟ้าอาจเพิ่มขึ้นชั่วคราวเป็น 2–3 เท่าของค่าพิกัด BMS ต้องระบุอย่างรวดเร็วว่านี่เป็นการสตาร์ทชั่วคราวแบบปกติหรือไฟฟ้าเกินพิกัดร้ายแรง

กลยุทธ์การป้องกันแบบแบ่งชั้น:

• กระแสไฟเกินหลัก (ใช้ซอฟต์แวร์-):อนุญาตให้มีการโอเวอร์โหลดในระยะสั้น-เป็นเวลาหลายวินาที (เช่น สูงสุด 10 วินาที) ซึ่งเหมาะสำหรับสภาวะการสตาร์ทมอเตอร์ปกติ
• กระแสไฟเกินทุติยภูมิ (ตามฮาร์ดแวร์-):หากกระแสไฟสูงขึ้นถึงระดับที่สูงจนเป็นอันตราย BMS จะข้ามตรรกะของซอฟต์แวร์และตัดการเชื่อมต่อวงจรโดยตรงผ่านการป้องกันฮาร์ดแวร์

ระบบจัดการแบตเตอรี่ขั้นสูงของ Copow สามารถตัดสินใจได้ภายใน 100–150 มิลลิวินาที ซึ่งป้องกันความเสียหายเพิ่มเติมได้อย่างมีประสิทธิภาพ

3. การป้องกันปกติ (การตอบสนองระดับ-ที่สอง)

ระดับนี้เน้นถึงปัญหาที่เกี่ยวข้องกับแรงดันไฟฟ้า-เป็นหลัก (การชาร์จไฟเกิน / การคายประจุเกิน{{1}) และความผิดปกติของอุณหภูมิ

เวลาตอบสนองที่เหมาะสมที่สุด:1–2 วินาที

เหตุใดจึงไม่จำเป็นต้องเร็วมาก:

• การป้องกันแรงดันไฟฟ้า: แรงดันไฟฟ้าของแบตเตอรี่เพิ่มขึ้นหรือลดลงค่อนข้างช้า เพื่อหลีกเลี่ยงทริกเกอร์ที่ผิดพลาด-เช่น แรงดันไฟฟ้าตกสั้นๆ หรือไฟกระชากที่เกิดจากความผันผวนของโหลด- โดยทั่วไป BMS จะใช้ความล่าช้าในการยืนยันประมาณ 2 วินาที หลังจากตรวจสอบแล้วว่าแรงดันไฟฟ้าเกินขีดจำกัดอย่างแท้จริงเท่านั้นจึงจะเริ่มทำงาน ป้องกันการตัดการเชื่อมต่อโดยไม่จำเป็น
• การป้องกันอุณหภูมิ: ในบรรดาปัจจัยความผิดปกติทั้งหมด อุณหภูมิจะเปลี่ยนแปลงช้าที่สุด ในกรณีส่วนใหญ่ ช่วงเวลาการสุ่มตัวอย่าง 2–5 วินาทีก็เพียงพอแล้ว

เคล็ดลับ: หากคุณมีข้อกำหนดเฉพาะสำหรับความเร็วในการตอบสนองของฟังก์ชันการป้องกันตามปกติของระบบจัดการแบตเตอรี่ คุณสามารถปรึกษาผู้เชี่ยวชาญที่ Copow Battery ได้ พวกเขาสามารถมอบโซลูชันระดับไฮเอนด์{1}}แบบกำหนดเองที่เหมาะกับความต้องการของคุณ

รับใบเสนอราคาฟรี

บทความที่เกี่ยวข้อง:อธิบายเวลาตอบสนองของ BMS: เร็วกว่าไม่ได้ดีกว่าเสมอไป

การปรับสมดุลของเซลล์ใน LiFePO4 BMS: อธิบายแบบพาสซีฟและแบบแอคทีฟ

ชุดแบตเตอรี่ LiFePO4 จำเป็นต้องมีการปรับสมดุลของเซลล์ เนื่องจากแต่ละเซลล์ภายในชุดมีความต้านทานและความจุภายในแตกต่างกันเล็กน้อย เนื่องจากความผันแปรของการผลิต

ในระหว่างการชาร์จ เซลล์ที่แรงดันไฟฟ้าเพิ่มขึ้นเร็วที่สุดจะกระตุ้นการป้องกันแรงดันไฟฟ้าเกินของ BMS ส่งผลให้ชุดแบตเตอรี่ทั้งหมดหยุดชาร์จ-แม้ว่าเซลล์อื่นๆ จะยังชาร์จไม่เต็มก็ตาม

การปรับสมดุลแบบพาสซีฟ

นี่เป็นโซลูชันที่ใช้กันทั่วไปและคุ้มค่าที่สุด- ซึ่งใช้กันอย่างแพร่หลายในการออกแบบ BMS มาตรฐานส่วนใหญ่

• หลักการ:เมื่อแรงดันไฟฟ้าของเซลล์ถึงเกณฑ์ที่ตั้งไว้ (โดยปกติจะอยู่ระหว่าง 3.40 V ถึง 3.60 V) และสูงกว่าเซลล์อื่นๆ BMS จะเชื่อมต่อตัวต้านทานแบบขนาน
• เส้นทางพลังงาน:พลังงานส่วนเกินจะถูกแปลงเป็นความร้อนผ่านตัวต้านทาน ซึ่งจะทำให้แรงดันไฟฟ้าที่เพิ่มขึ้นของเซลล์นั้นช้าลง และทำให้เซลล์แรงดันไฟฟ้าต่ำ-มีเวลาตามทัน
• สมดุลปัจจุบัน:มีขนาดเล็กมาก โดยทั่วไปจะมีตั้งแต่ 30 mA ถึง 150 mA

การปรับสมดุลที่ใช้งานอยู่

นี่เป็นโซลูชันขั้นสูงกว่า ซึ่งมักจะเพิ่มเป็นโมดูลแบบสแตนด์อโลนหรือรวมเข้ากับระบบ BMS ระดับสูง- (เช่น Copow BMS)

• หลักการ:การใช้ตัวเหนี่ยวนำ ตัวเก็บประจุ หรือหม้อแปลงไฟฟ้าเป็นสื่อกักเก็บพลังงาน พลังงานจะถูกแยกออกจากเซลล์ที่มีแรงดันไฟฟ้าสูงกว่า-และถ่ายโอนไปยังเซลล์ที่มีแรงดันไฟฟ้าต่ำสุด-
• เส้นทางพลังงาน:พลังงานถูกกระจายระหว่างเซลล์โดยแทบไม่มีของเสียเลย
• สมดุลปัจจุบัน:มีขนาดค่อนข้างใหญ่ โดยทั่วไปจะมีตั้งแต่ 0.5 A ถึง 10 A โดยที่ 1 A และ 2 A เป็นค่าที่พบบ่อยที่สุด

ข้อมูลเกณฑ์มาตรฐานภายใน (2024): ในการทดสอบความทนทานล่าสุดของเรา Copow BMS แสดงให้เห็นถึงข้อได้เปรียบที่สำคัญในการรักษาสุขภาพของแพ็ค โดยการปรับอัลกอริธึมการปรับสมดุลให้เหมาะสมเราลดความไม่สมดุลของแรงดันไฟฟ้าของเซลล์ลง 40% เมื่อเทียบกับฮาร์ดแวร์ทั่วไป-แผงป้องกันเท่านั้น ซึ่งช่วยยืดอายุการใช้งานของชุดแบตเตอรี่ได้อย่างมีประสิทธิภาพ

⭐ในสายการประกอบแบตเตอรี่ lifepo4 ของ Copowเราไม่เพียงแต่พึ่งพาการปรับสมดุล BMS เท่านั้น แต่ยังต้อง-จัดเรียงเซลล์ล่วงหน้าโดยใช้อุปกรณ์ที่มีความแม่นยำสูง- เพื่อทำการจับคู่ความจุแบบคงที่และไดนามิกก่อนการประกอบ. ซึ่งช่วยลดภาระงานต่อมาบน BMS ได้อย่างมาก

⭐กำลังสร้างระบบ 200Ah+ หรือไม่?ให้เราแนะนำการกำหนดค่า Active Balancing ที่ดีที่สุดสำหรับโปรเจ็กต์ของคุณ.

คุณควรเลือกอันไหน?

• หากคุณใช้เซลล์ใหม่ที่มีความจุต่ำกว่า 100Ah:BMS มาตรฐานที่มี-การปรับสมดุลแบบพาสซีฟในตัว (เช่น Copow) มักจะเพียงพอแล้ว ตราบใดที่เซลล์มีคุณภาพสูง กระแสสมดุลเพียงเล็กน้อยก็เพียงพอที่จะรักษาตำแหน่งไว้ได้
• หากคุณใช้เซลล์ขนาดใหญ่ 200Ah – 300Ah:ขอแนะนำอย่างยิ่งให้เลือก BMS ที่มีการปรับสมดุลแบบแอคทีฟ 1A – 2A หรือเพิ่มบาลานเซอร์แบบแอคทีฟแบบสแตนด์อโลนแยกต่างหาก มิฉะนั้น หากเกิดช่องว่างแรงดันไฟฟ้า การปรับสมดุลแบบพาสซีฟอาจใช้เวลาหลายวันหรือหลายสัปดาห์ในการแก้ไข
• หากคุณใช้ "เกรด B" หรือเซลล์ที่ใช้แล้ว/รีไซเคิล:การปรับสมดุลแบบแอคทีฟเป็นสิ่งจำเป็น เนื่องจากเซลล์เหล่านี้มีความสอดคล้องกันไม่ดี จึงต้องมีการปรับกระแสสูง-บ่อยครั้งเพื่อป้องกันไม่ให้ BMS สะดุดและปิดชุดแบตเตอรี่ทั้งหมด

รับใบเสนอราคาฟรี

การสื่อสารและการตรวจสอบ LiFePO4 BMS: CAN, RS485, Bluetooth และฟังก์ชันอัจฉริยะ

Smart BMS ของ Copow เป็นมากกว่าแผงป้องกัน-แต่ทำหน้าที่เป็น "สมอง" ของระบบแบตเตอรี่ BMS สามารถ "สื่อสาร" กับอินเวอร์เตอร์ คอมพิวเตอร์ หรือสมาร์ทโฟนผ่านโปรโตคอลการสื่อสารที่หลากหลาย ช่วยให้สามารถตรวจสอบระยะไกลและการจัดการที่แม่นยำ

การเชื่อมต่อทางกายภาพ

บลูทูธ - รีโมทมือถือของคุณ

• สถานการณ์ที่เกี่ยวข้อง:โปรเจ็กต์ DIY ส่วนตัว รถบ้าน ที่เก็บพลังงานขนาดเล็ก-
• คุณสมบัติ:ไม่ต้องเดินสายไฟ สามารถเข้าถึงข้อมูลได้โดยตรงผ่านแอปมือถือ (เช่น แอปของ Copow Battery)
• ฟังก์ชั่น:ดูแรงดันไฟฟ้าของเซลล์ กระแสไฟฟ้า อุณหภูมิ และความจุคงเหลือแบบเรียลไทม์-แต่ละเซลล์ และปรับพารามิเตอร์การป้องกันได้โดยตรงจากโทรศัพท์ของคุณ

CAN Bus - "มาตรฐานทองคำ" สำหรับการสื่อสารอินเวอร์เตอร์

• สถานการณ์ที่เกี่ยวข้อง:การจัดเก็บพลังงานภายในบ้าน, ยานพาหนะไฟฟ้า
• คุณสมบัติ:ความสามารถในการ-ป้องกันการรบกวน-ระดับอุตสาหกรรม ความเร็วในการส่งข้อมูลที่รวดเร็ว และข้อมูลที่มีความเสถียรอย่างยิ่ง
• ฟังก์ชั่น:นี่คือโปรโตคอลที่ทันสมัยที่สุด BMS สื่อสารสถานะแบตเตอรี่ไปยังอินเวอร์เตอร์ผ่าน CAN จากนั้นอินเวอร์เตอร์จะปรับกระแสการชาร์จโดยอัตโนมัติตามความต้องการแบบเรียลไทม์ของแบตเตอรี่-

RS485 - "พลังขับเคลื่อน" สำหรับการตรวจสอบแบบขนานและทางอุตสาหกรรม

• สถานการณ์ที่เกี่ยวข้อง:ชุดแบตเตอรี่หลายชุดแบบขนาน เชื่อมต่อกับพีซี ระบบอัตโนมัติทางอุตสาหกรรม
• คุณสมบัติ:เหมาะสำหรับการส่งสัญญาณระยะไกล- RS485 ของ Copow สามารถเข้าถึงได้ไกลถึง 1200 เมตร และรองรับการเชื่อมต่อแบบเดซี่-กับอุปกรณ์หลายเครื่อง
• ฟังก์ชั่น:ในระบบแบตเตอรี่แบบแร็คเซิร์ฟเวอร์- กลุ่มแบตเตอรี่หลายกลุ่มสื่อสารผ่าน RS485 เพื่อให้มั่นใจว่าแรงดันไฟฟ้าสม่ำเสมอในทุกกลุ่ม

⭐เคล็ดลับ:Copow Smart BMS ได้รับการกำหนดค่าล่วงหน้า-เพื่อสื่อสารกับอินเวอร์เตอร์ยี่ห้อหลักๆ ได้อย่างราบรื่นวิคตรอน, ไพลอนเทค, โกรวัตต์ และดีเย.

ฟังก์ชั่นหลักอัจฉริยะ

เมื่อเปรียบเทียบกับ BMS ฮาร์ดแวร์แบบเดิม Smart BMS มีคุณสมบัติขั้นสูงหลายประการ:

• การนับคูลอมบ์ (การติดตาม SOC):BMS แบบดั้งเดิมจะประมาณค่าประจุแบตเตอรี่ตามแรงดันไฟฟ้า ซึ่งมักจะไม่ถูกต้อง Copow Smart BMS ใช้-การสับเปลี่ยนในตัวเพื่อวัดทุกมิลลิแอมป์ของกระแสที่ไหลเข้าและออก โดยให้เปอร์เซ็นต์ประจุที่เหลืออยู่ที่แม่นยำ

⭐"คุณเคยมีประสบการณ์นี้หรือไม่? บนรถกอล์ฟ การกดคันเร่งเพียงครั้งเดียวอาจทำให้ระดับแบตเตอรี่ลดลงทันทีจาก 80% เป็น 20% จากนั้นกระโดดกลับขึ้นเมื่อคุณปล่อยแป้นสิ่งนี้เกิดขึ้นเพราะแบตเตอรี่รถกอล์ฟราคาถูก-จำนวนมากประเมินสถานะการชาร์จโดยพิจารณาจากแรงดันไฟฟ้าเพียงอย่างเดียว"

⭐ไม่ต้องกังวล ชุดแบตเตอรี่ลิเธียมของ Copow ใช้ BMS อัจฉริยะที่มี-การแบ่งส่วนในตัว และผ่านอัลกอริธึมการนับคูลอมบ์ ทำให้มีการแสดงเปอร์เซ็นต์ที่แม่นยำเหมือนสมาร์ทโฟนบนแดชบอร์ดของคุณ

• การควบคุมความร้อนด้วยตนเอง-อุณหภูมิต่ำ-:แบตเตอรี่ LiFePO4 ไม่สามารถชาร์จได้ต่ำกว่า 0 องศา Copow BMS ตรวจจับอุณหภูมิต่ำและจ่ายกระแสไฟไปยังองค์ประกอบความร้อนภายนอกสำหรับเซลล์ก่อน เมื่อแบตเตอรี่อุ่นขึ้น การชาร์จจะเริ่มขึ้น

การตั้งค่าลอจิกที่ตั้งโปรแกรมได้:

• จุดกระตุ้นสมดุล:ปรับแต่งแรงดันไฟฟ้าที่เริ่มการทรงตัว เช่น 3.4 V หรือ 3.5 V
• กลยุทธ์การชาร์จ/คายประจุ:ตัวอย่างเช่น ตัดโหลดโดยอัตโนมัติที่ 20% SOC เพื่อปกป้องอายุการใช้งานแบตเตอรี่
• การบันทึกข้อมูลและการวิเคราะห์ชีวิต (SOH):บันทึกจำนวนรอบของแบตเตอรี่ แรงดันไฟฟ้าสูงสุด/ต่ำสุดในอดีต และอุณหภูมิเพื่อการตรวจติดตามสุขภาพที่แม่นยำ

คำแนะนำในการคัดเลือก

• สำหรับผู้ที่ชื่นชอบการ DIY:BMS ที่มีบลูทูธในตัว-ถือเป็นสิ่งสำคัญ หากไม่มีสิ่งนี้ คุณจะไม่สามารถติดตาม-ส่วนต่างของแรงดันไฟฟ้าตามเวลาจริง (ความสมดุลของเซลล์) ของแต่ละเซลล์ได้โดยสังหรณ์ใจ
• สำหรับการจัดเก็บพลังงานภายในบ้าน:คุณต้องตรวจสอบให้แน่ใจว่า BMS มีอินเทอร์เฟซ CAN หรือ RS485 และโปรโตคอลการสื่อสารตรงกับอินเวอร์เตอร์ของคุณ มิฉะนั้น อินเวอร์เตอร์จะถูกบังคับให้ทำงานใน "โหมดแรงดันไฟฟ้า" ซึ่งจะลดทั้งประสิทธิภาพของระบบและอายุการใช้งานแบตเตอรี่ลงอย่างมาก
• สำหรับการตรวจสอบระยะไกล:คุณสามารถเลือกขยายด้วยโมดูล 4G หรือ Wi- ได้ ช่วยให้คุณสามารถตรวจสอบสถานะแบตเตอรี่ผ่านระบบคลาวด์ได้ แม้ว่าคุณจะไม่ได้อยู่บ้านก็ตาม

หรือคุณสามารถติดต่อ Copow Battery ในฐานะผู้ผลิตแบตเตอรี่ LiFePO4 มืออาชีพ พวกเขาไม่เพียงแต่สามารถปรับแต่งรูปลักษณ์ทางกายภาพของแบตเตอรี่ได้ แต่ยังค้นคว้า ทดสอบ และผลิตฟังก์ชัน BMS ที่ปรับให้เหมาะกับความต้องการในทางปฏิบัติของคุณโดยเฉพาะ

รับใบเสนอราคาฟรี

การป้องกันอุณหภูมิและการจัดการความร้อนใน LiFePO4 BMS

ในการจัดการแบตเตอรี่ LiFePO₄ การป้องกันอุณหภูมิและการจัดการความร้อนคือการป้องกันด้านความปลอดภัยที่สำคัญที่สุดของ BMS เซลล์ LiFePO₄ แตกต่างจากแบตเตอรี่ตะกั่วกรดแบบเดิมตรงที่มีความไวต่ออุณหภูมิอย่างมาก และการชาร์จที่ไม่เหมาะสมในสภาพแวดล้อมที่มีอุณหภูมิต่ำ-ก็อาจทำให้เกิดความเสียหายที่แก้ไขไม่ได้

1. การป้องกันอุณหภูมิต่ำ- (กฎ "0 องศา" ที่สำคัญ)

แบตเตอรี่ LiFePO4 สามารถคายประจุได้ในสภาพแวดล้อมที่เย็น (ถึง -20 องศา) แต่จะต้องไม่ถูกชาร์จที่อุณหภูมิต่ำกว่า 0 องศา

• ความเสี่ยง (การชุบลิเธียม):การชาร์จที่อุณหภูมิต่ำกว่าจุดเยือกแข็งจะป้องกันไม่ให้ลิเธียมไอออนเข้าสู่ขั้วบวกอย่างถูกต้อง ในทางกลับกัน ลิเธียมโลหะจะสะสมอยู่บนพื้นผิวแอโนด ความจุของแบตเตอรี่ลดลงอย่างถาวร และอาจเพิ่มจำนวนเดนไดรต์ที่เจาะทะลุตัวคั่น ทำให้เกิดไฟฟ้าลัดวงจรภายใน
• การแทรกแซง BMS:Smart BMS ของ Copow ใช้เซ็นเซอร์อุณหภูมิ (เทอร์มิสเตอร์) เพื่อตรวจสอบอุณหภูมิของเซลล์ เมื่ออุณหภูมิเข้าใกล้ 0 องศา BMS จะตัดวงจรการชาร์จทันที แต่มักจะทำให้เส้นทางคายประจุทำงานอยู่ เพื่อให้มั่นใจว่าโหลดของคุณ (เช่น ไฟหรือเครื่องทำความร้อน) ยังคงทำงานต่อไป

⭐ต้องการแบตเตอรี่ที่ทำงานที่อุณหภูมิ -20 องศา ได้หรือไม่?ถามเกี่ยวกับโซลูชัน LiFePO4 ที่ให้ความร้อนด้วยตนเอง-.

2. การป้องกันอุณหภูมิสูง-

แม้ว่าแบตเตอรี่ LiFePO₄ จะมีความเสถียรมากกว่าแบตเตอรี่ลิเธียมไอออน-ทั่วไป (เช่น NMC) แต่อุณหภูมิที่สูงมากก็ยังสามารถทำให้อายุการใช้งานสั้นลงได้อย่างมาก

• การชาร์จการป้องกันอุณหภูมิสูง-:โดยปกติจะตั้งค่าระหว่าง 45 องศา ถึง 55 องศา ความร้อนทางเคมีที่เกิดขึ้นระหว่างการชาร์จและความร้อนโดยรอบร่วมกันสามารถเร่งการสลายตัวของอิเล็กโทรไลต์ได้
• การคายประจุการป้องกันอุณหภูมิสูง-:โดยปกติจะตั้งค่าระหว่าง 60 องศา ถึง 65 องศา หากแบตเตอรี่มีอุณหภูมิถึงระดับนี้ในระหว่างการคายประจุ BMS จะบังคับให้ตัดการเชื่อมต่อระบบเพื่อป้องกันความร้อนหรือไฟไหม้

กังวลเกี่ยวกับสภาพอากาศที่ไม่ซ้ำใครในพื้นที่ของคุณหรือไม่? ไม่มีปัญหา! คุณสามารถติดต่อ Copow เพื่อปรับแต่งระบบป้องกันแบตเตอรี่ให้เหมาะกับความต้องการของคุณโดยเฉพาะ รู้สึกอิสระที่จะส่งความต้องการของคุณ

3. กลยุทธ์การจัดการระบายความร้อนเชิงรุก

BMS พื้นฐานให้เฉพาะ "การป้องกันไฟดับ" แบบง่ายๆ เท่านั้น ในขณะที่ระบบขั้นสูง (เช่น ระบบสำหรับเก็บพลังงาน RV โรงไฟฟ้า หรือโซลูชันที่กำหนดเองของ Copow) มีความสามารถในการจัดการเชิงรุก

4. คำแนะนำในการซื้อ

• สำหรับผู้ใช้ในเขตหนาว:เลือก BMS ที่มีการป้องกันการชาร์จที่อุณหภูมิต่ำ-เสมอ หากมีงบประมาณเพียงพอ วิธีที่ดีที่สุดคือเลือกชุดแบตเตอรี่ที่มีฟังก์ชันทำความร้อนในตัว- มิฉะนั้น ระบบสุริยะของคุณอาจไม่สามารถเก็บพลังงานในตอนเช้าของฤดูหนาวได้เนื่องจากแบตเตอรี่แช่แข็ง
• สำหรับการติดตั้งในพื้นที่จำกัด:หากติดตั้งแบตเตอรี่ในตู้ขนาดเล็ก ตรวจสอบให้แน่ใจว่า BMS มีเซ็นเซอร์อุณหภูมิอย่างน้อยสองตัว-ตัวหนึ่งตรวจสอบเซลล์ และอีกตัวหนึ่งตรวจสอบ MOSFET (ทรานซิสเตอร์กำลัง) ของ BMS- เพื่อป้องกันความร้อนสูงเกินไปและความเสียหายที่อาจเกิดขึ้นกับ BMS

รับใบเสนอราคาฟรี

ความล้มเหลวของ LiFePO4 BMS ทั่วไป และแบตเตอรี่ Copow ป้องกันได้อย่างไร

แม้ว่าแบตเตอรี่ LiFePO4 จะมีความเสถียรทางไฟฟ้าเคมีมาก แต่ BMS (ระบบการจัดการแบตเตอรี่) ซึ่งเป็นส่วนประกอบอิเล็กทรอนิกส์ที่ซับซ้อน บางครั้งก็อาจล้มเหลวได้ภายใต้ความเครียดจากสิ่งแวดล้อมหรือการออกแบบที่ไม่เหมาะสม

1. MOSFET ล้มเหลว (ลัดวงจร-วงจรหรือ "ติดอยู่-เปิด")

MOSFET (ทรานซิสเตอร์เอฟเฟกต์โลหะ-ออกไซด์-สนามเซมิคอนดักเตอร์-) ทำหน้าที่เป็นสวิตช์อิเล็กทรอนิกส์ ทำหน้าที่ตัดกระแสไฟฟ้าในกรณีที่เกิดข้อผิดพลาด

พฤติกรรมความล้มเหลว:กระแสไฟกระชากสูงหรือการกระจายความร้อนไม่ดีอาจทำให้ MOSFET "ติด" หรือไหม้ได้ หาก MOSFET ล้มเหลวในสถานะปิด แบตเตอรี่จะสูญเสียการป้องกันการชาร์จเกิน

มาตรการป้องกันของ Copow:

• การออกแบบที่เกิน-สเปก:มีการใช้ MOSFET เกรดอุตสาหกรรม-ที่มีพิกัดสูงกว่ากระแสไฟที่กำหนดของแบตเตอรี่มาก (เช่น ระบบ 150 A ติดตั้งส่วนประกอบพิกัด 300 A-)
• การกระจายความร้อนที่มีประสิทธิภาพ:แผงระบายความร้อนอะลูมิเนียมหนาในตัวและแผงระบายความร้อนที่มีการนำความร้อนสูงช่วยให้ส่วนประกอบสวิตชิ่งยังคงเย็นภายใต้ภาระหนักอย่างต่อเนื่อง

2. การอ่านสถานะการชาร์จ (SOC) ที่ไม่ถูกต้อง

• อาการ:BMS แบบทั่วไปมักจะคำนวณประจุแบตเตอรี่โดยพิจารณาจากแรงดันไฟฟ้าเพียงอย่างเดียว เนื่องจากแบตเตอรี่ LiFePO4 มีเส้นโค้งแรงดันไฟฟ้าที่แบนมาก แรงดันไฟฟ้าเพียงอย่างเดียวจึงไม่เพียงพอที่จะกำหนดความจุที่เหลืออยู่ ซึ่งอาจส่งผลให้ปิดเครื่องกะทันหันแม้ว่าจอแสดงผลจะแสดงว่าเหลือ 20% ก็ตาม
• การป้องกันของ Copow:การนับคูลอมบ์ที่มีความแม่นยำ-สูง – Copow ใช้การตรวจติดตามกระแสที่ใช้งานแบบแบ่ง- (การนับคูลอมบ์) เพื่อวัดพลังงานจริงที่ไหลเข้าและออก โดยรักษาความแม่นยำของ SOC ให้อยู่ภายใน ±1%–3%

3. การหยุดชะงักของการสื่อสาร (CAN/RS485/Bluetooth)

พฤติกรรมความล้มเหลว:ในระบบพลังงานแสงอาทิตย์ระดับมืออาชีพ หาก BMS หยุดสื่อสารกับอินเวอร์เตอร์ อินเวอร์เตอร์อาจหยุดการชาร์จหรือเปลี่ยนไปใช้โหมดการชาร์จกรดตะกั่ว-อย่างไม่ถูกต้อง

มาตรการป้องกันของ Copow:

• พอร์ตการสื่อสารแบบแยก:BMS ของ Copow ออกแบบการแยกทางไฟฟ้าบนสายสื่อสาร วิธีนี้จะช่วยป้องกัน "กราวด์กราวด์" หรือการรบกวนทางแม่เหล็กไฟฟ้า (EMI) จากอินเวอร์เตอร์ทำให้โปรเซสเซอร์ BMS หยุดทำงาน
• ตัวจับเวลาจ้องจับผิดคู่:ซอฟต์แวร์ภายในมีกลไกเฝ้าระวัง หากตรวจพบว่าโมดูลการสื่อสารค้าง ระบบจะรีสตาร์ทฟังก์ชันการสื่อสารโดยอัตโนมัติ เพื่อให้มั่นใจว่าการเชื่อมต่อยังคงออนไลน์อยู่ตลอดเวลา

4. ความล้มเหลวในการทรงตัว (ความแตกต่างของแรงดันไฟฟ้าของเซลล์มากเกินไป)

พฤติกรรมความล้มเหลว:กระแสสมดุลแบบพาสซีฟขนาดเล็ก (เช่น 30 mA) ไม่สามารถจัดการเซลล์ที่มีความจุสูง-ได้ เมื่อเวลาผ่านไป ความสม่ำเสมอของเซลล์จะลดลง ส่งผลให้ความจุของแบตเตอรี่ลดลงอย่างมาก

มาตรการป้องกันของ Copow:

• ตรรกะการปรับสมดุลที่ปรับแต่งได้:Copow สนับสนุน-การปรับแต่งเกณฑ์ทริกเกอร์การปรับสมดุลอย่างละเอียด
• โซลูชันการปรับสมดุลแบบแอคทีฟ:สำหรับรุ่น-ความจุขนาดใหญ่ที่สูงกว่า 200 Ah นั้น Copow สามารถรวม-เครื่องสมดุลที่ใช้งานอยู่ในปัจจุบันสูงที่ 1 A–2 A เพื่อรักษาความสอดคล้องของเซลล์แม้ภายใต้การใช้งานที่เข้มข้น

⭐ทำไมต้องเลือกแบตเตอรี่ Copow?⭐

⭐ข้อดีในการผลิตของ Copow⭐

ในฐานะผู้ผลิตมืออาชีพ Copow ทำมากกว่าการซื้อ BMS และติดตั้งไว้ในเคส พวกเขาทำการปรับแต่งเชิงลึก:

• R&D: พัฒนาตรรกะ BMS เฉพาะสำหรับสถานการณ์การใช้งานเฉพาะ เช่น สภาพแวดล้อมที่มีการสั่นสะเทือนสูง- หรือบริเวณที่เย็นจัด
• การทดสอบ:แบตเตอรี่แต่ละก้อนผ่านการทดสอบอายุการใช้งานอย่างเข้มงวด โดยผลักดัน BMS ถึงขีดจำกัดความร้อนก่อนออกจากโรงงานเพื่อตรวจสอบความน่าเชื่อถือ
• การควบคุมการผลิต:จัดการกระบวนการประกอบอย่างเคร่งครัด เช่น การติดเซ็นเซอร์อุณหภูมิเข้ากับพื้นผิวเซลล์โดยตรงเพื่อให้แน่ใจว่ามีเวลาตอบสนองเร็วที่สุด

รับใบเสนอราคาฟรี

บทสรุป

ที่ระบบการจัดการแบตเตอรี่ (BMS) ถือเป็นองค์ประกอบหลักที่ขาดไม่ได้ของสิ่งใดสิ่งหนึ่งแบตเตอรี่ LiFePO4หีบห่อ. ไม่เพียงแต่กำหนดความปลอดภัยของแบตเตอรี่ภายใต้สภาวะที่รุนแรง-เช่น การบรรลุ-การตอบสนองของวงจร-การลัดวงจรในระดับไมโครวินาที- แต่ยังส่งผลกระทบโดยตรงต่ออายุการใช้งานและประสิทธิภาพการใช้พลังงานผ่านคูลอมบ์ที่แม่นยำ-การติดตามพลังงานนับและเทคโนโลยีการปรับสมดุลอัจฉริยะ

แม้ว่าหน่วย BMS ทั่วไปในตลาดจะคุ้มค่า- แต่มักจะขาดในด้านการป้องกันซ้ำซ้อนและการปรับแต่งเชิงลึกดังแสดงโดยแบตเตอรี่โคพาวโซลูชันระดับมืออาชีพที่แท้จริง-เกิดขึ้นจากการควบคุมข้อกำหนดเฉพาะของฮาร์ดแวร์อย่างเข้มงวด (เช่น การออกแบบ MOSFET ที่เกินข้อกำหนดเฉพาะ) และการเพิ่มประสิทธิภาพอัลกอริธึมซอฟต์แวร์อย่างต่อเนื่อง

ไม่ว่าคุณจะเป็นผู้ชื่นชอบ DIY หรือผู้ใช้ระดับองค์กร การเลือกโซลูชัน BMS ที่ได้รับการสนับสนุนจากความเชี่ยวชาญด้านการวิจัยและพัฒนาและการทดสอบที่ครอบคลุมถือเป็นการลงทุนที่มีความรับผิดชอบสูงสุดสำหรับสินทรัพย์พลังงานของคุณ

เรายินดีต้อนรับคุณสู่หารือเกี่ยวกับแผนการปรับแต่งหรือข้อกำหนดเฉพาะของคุณกับเรา. เรามุ่งมั่นที่จะให้บริการคุณด้วยความเป็นมืออาชีพและเหมาะสมที่สุดโซลูชันระบบการจัดการแบตเตอรี่แบบกำหนดเอง.
